Zubehör für LED Lichtbandsysteme
Hier findest du Tragschienen, Einspeisungen, Verbinder, Stecker, Befestigungen und weitere Komponenten für eine komplette Lichtlinie. Zubehör ist systemgebunden: Produktname, Serie und Anschluss müssen mit Leuchtenmodul und Schiene übereinstimmen.

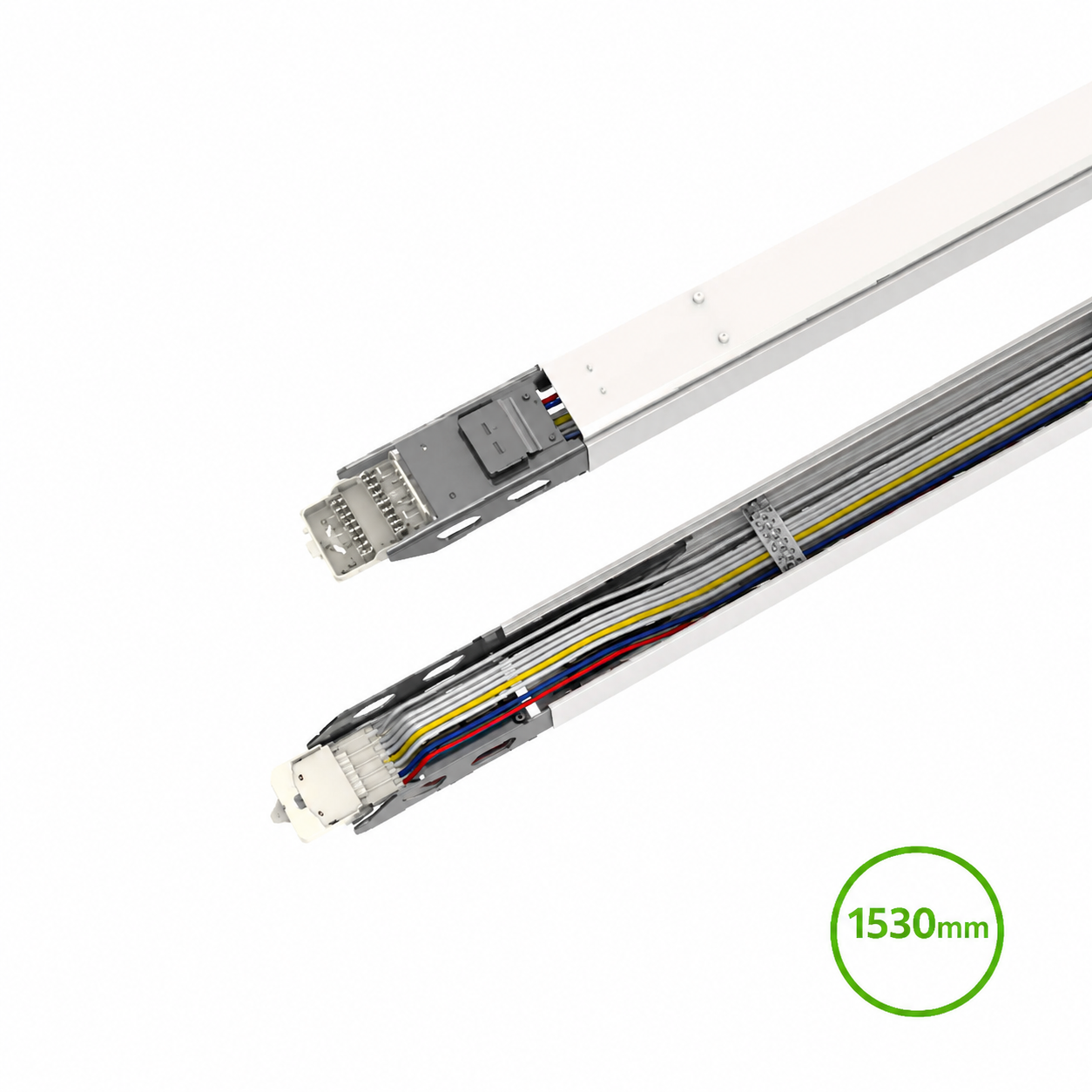

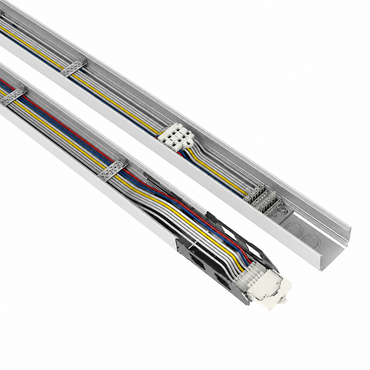

Tragschienen und Verbinder auswählen

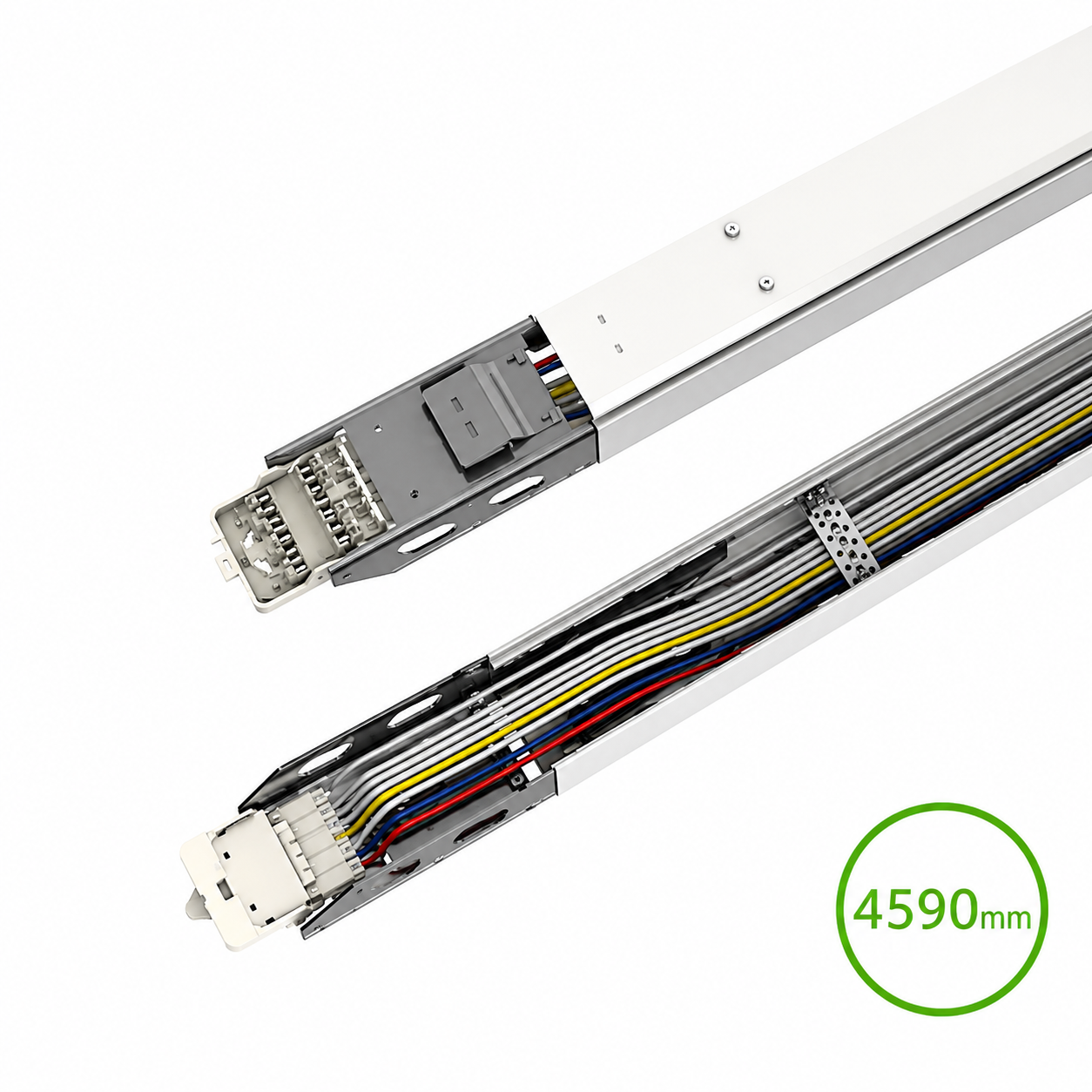

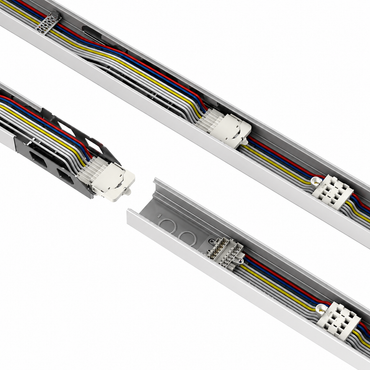

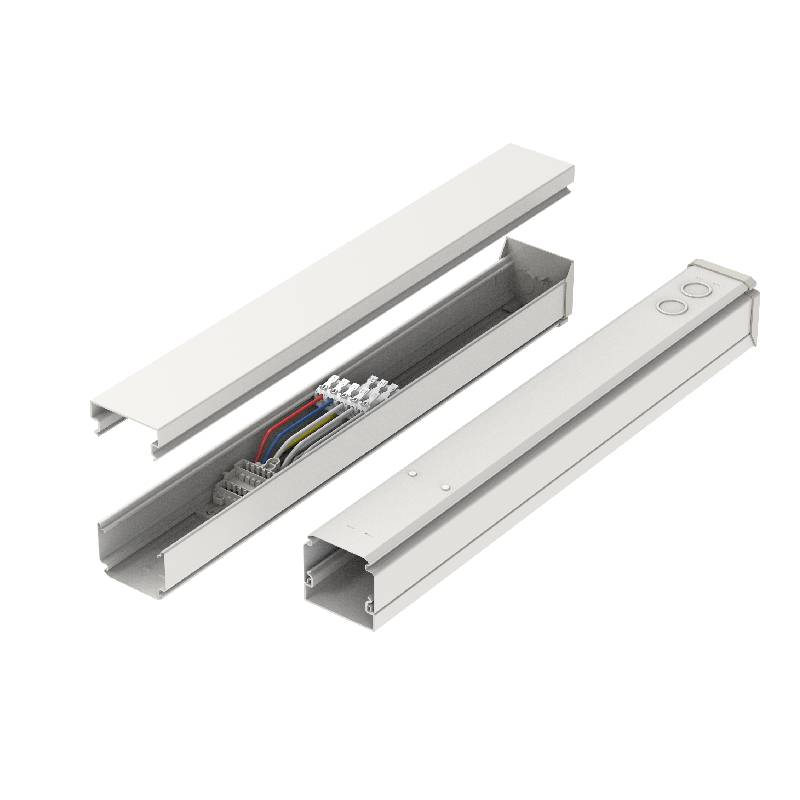

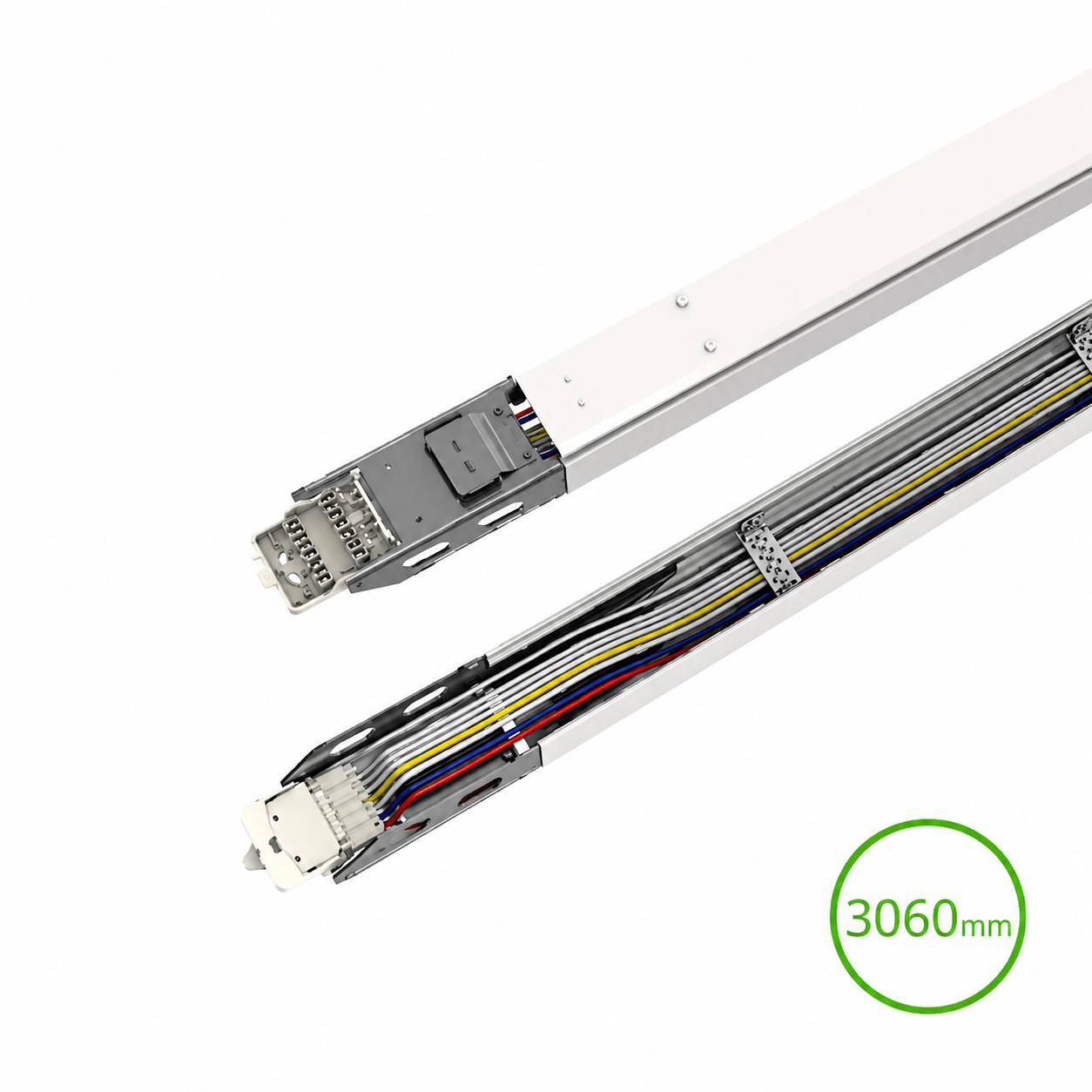

Bestimme zuerst System und geplante Gesamtlänge. Kombiniere Schienenlängen wie 3060 oder 4590 mm nur dort, wo sie in der Produktbeschreibung für das gewählte System genannt werden. Plane für jede Linie Einspeisung, Zwischenverbinder, Endabschluss und die erforderlichen Montagepunkte ein.
Kompatibilitätsübersicht der verfügbaren Stecker
| Stecker | Vorgesehen für | Vor Bestellung prüfen |
|---|---|---|

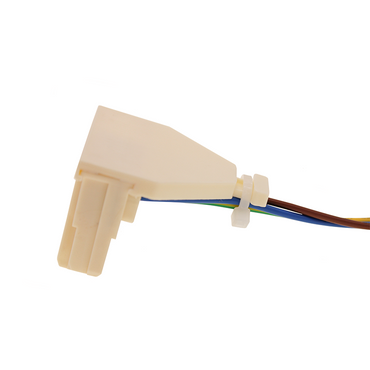

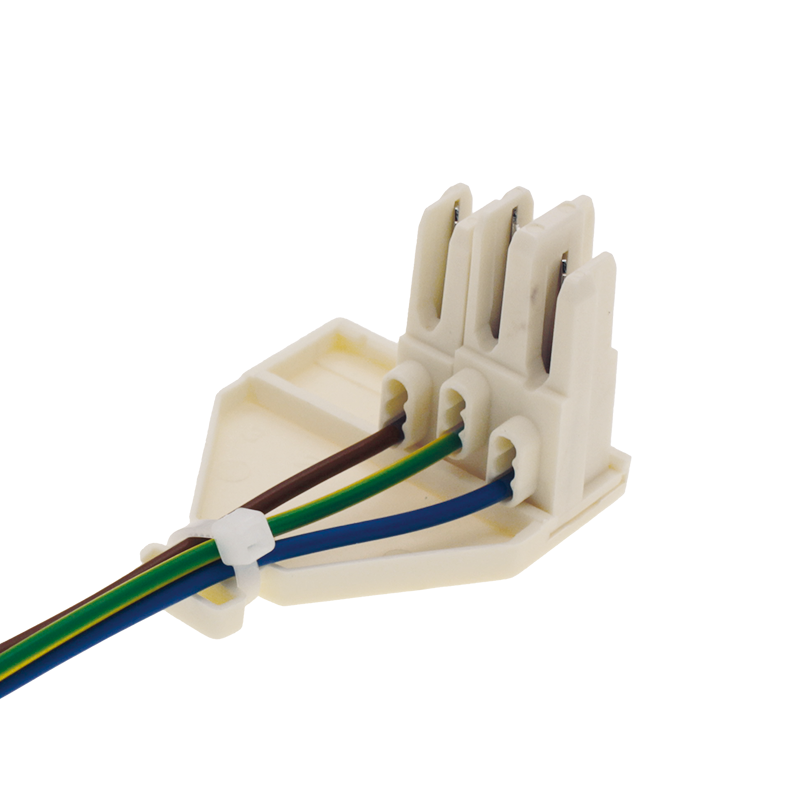

| Hausmarken-Stecker ZX1 | Vorhandene Zumtobel-ZX1-Ausführung in Kombination mit einem bestätigten OutledTL Retrofit-Modul. | ZX1-Kennung, Steckerform, Kontakte und Phasenbelegung. Nicht als Ersatz für ZX2 verwenden. |
| Hausmarken-Stecker ZX2 | Vorhandene Zumtobel-ZX2-Ausführung in Kombination mit einem bestätigten OutledTL Retrofit-Modul. | ZX2-Kennung, Steckerform, Kontakte und Phasenbelegung. Nicht als Ersatz für ZX1 verwenden. |

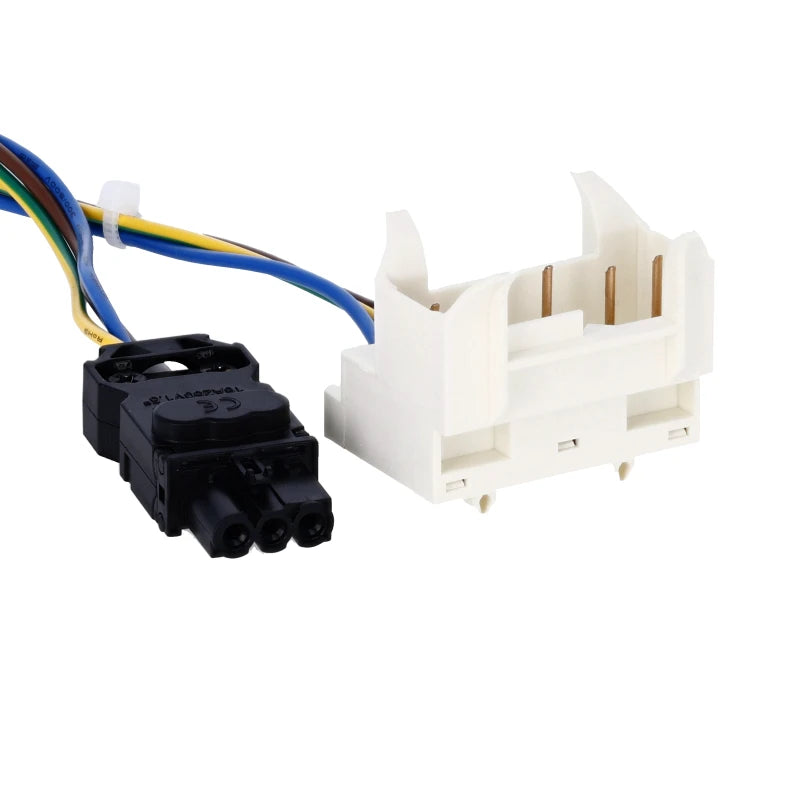

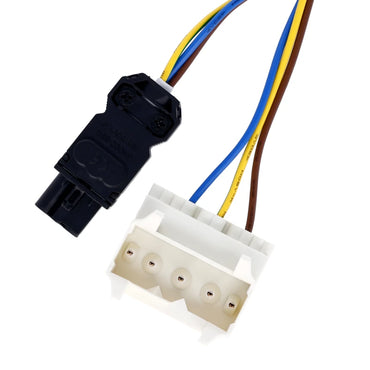

| Philips TTX-400 / Maxos | Vorhandene Lichtlinie mit TTX-400-/Maxos-Anschluss. | Exakte Maxos-/TTX-Version, Kontaktposition und Modulkompatibilität. |

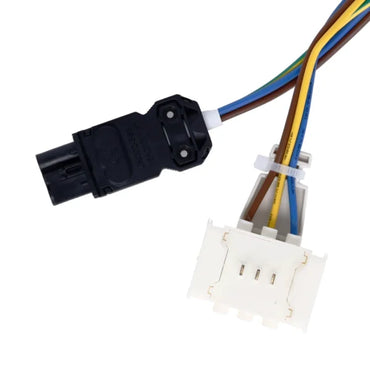

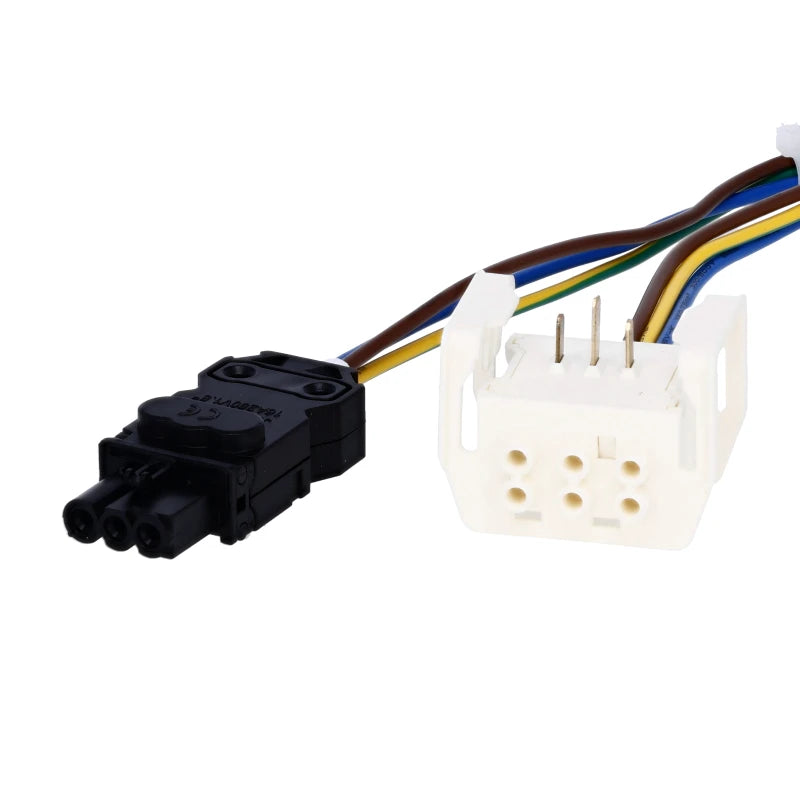

| Philips TTX-200 | Vorhandene Philips-Lichtlinie mit TTX-200-Anschluss. | TTX-200-Kennung, Verdrahtung, Phasen und mechanische Verriegelung. |

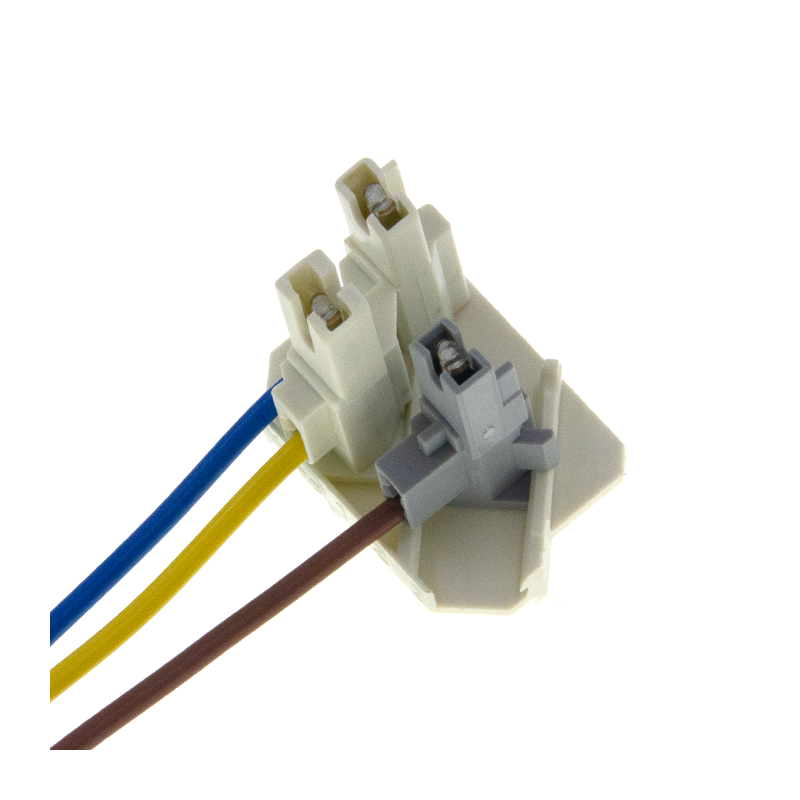

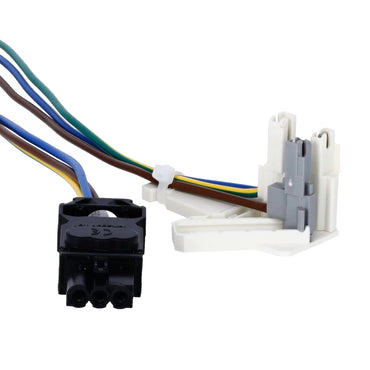

| Norton / Siteco DUS / Fluolite TRX | Schienen mit dem ausdrücklich genannten Norton-, Siteco-DUS- oder Fluolite-TRX-Anschluss. | Systembezeichnung, Steckerprofil, Kontakte und verwendetes Retrofit-Modul. |

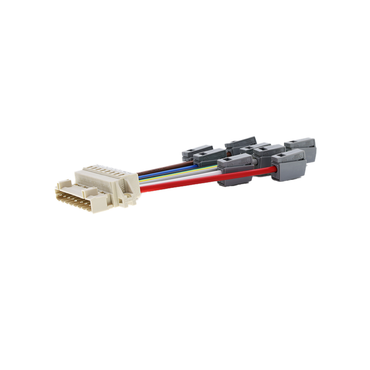

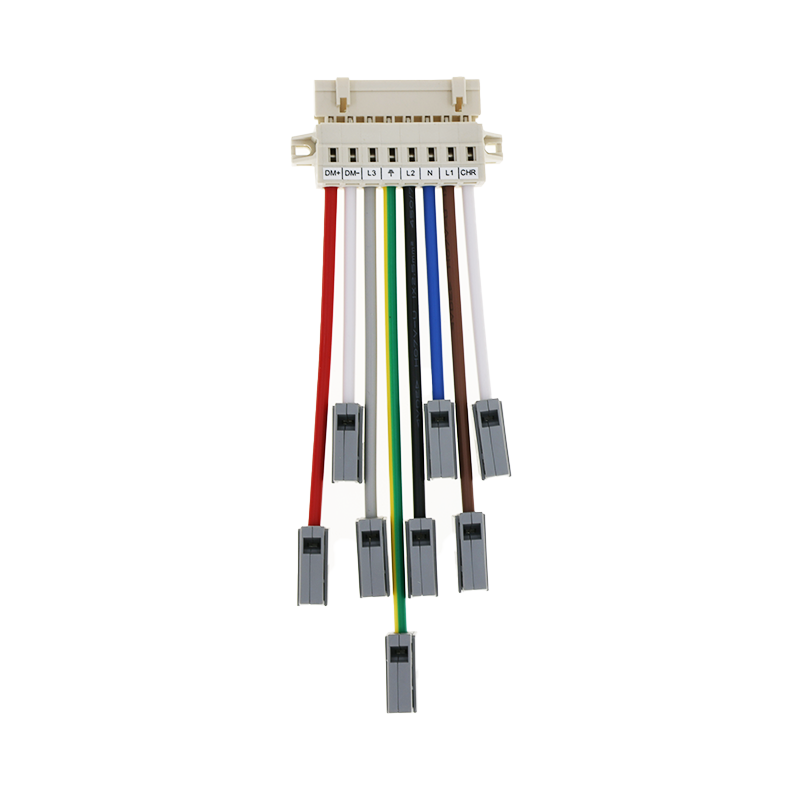

| Jupiter-Systemteile | Neue Jupiter-Lichtlinie mit Jupiter-Schiene und passendem Zubehör. | Keine Retrofit-Stecker für Fremdschienen verwenden. |

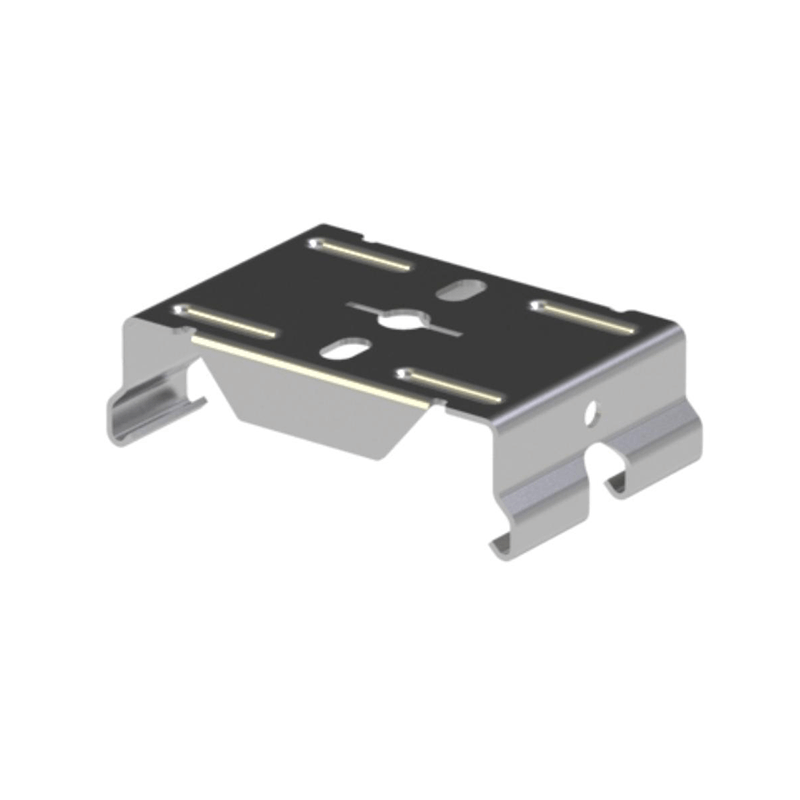

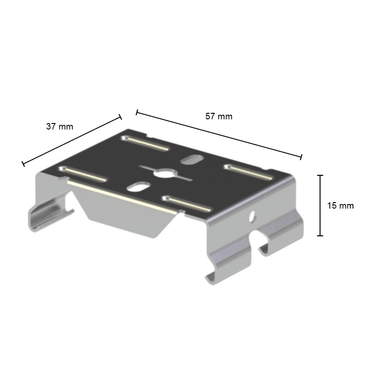

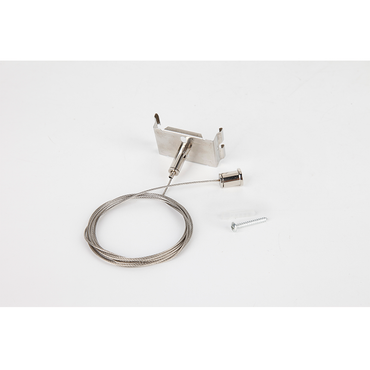

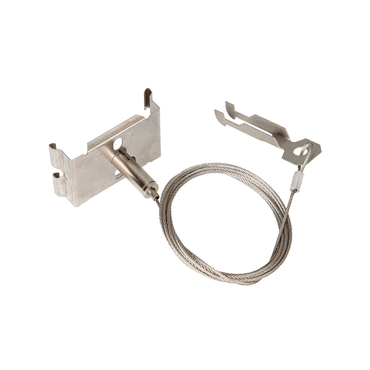

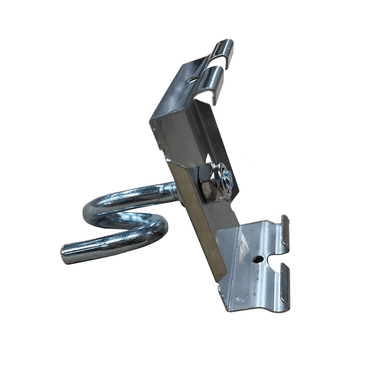

Deckenmontage, Pendelmontage und Sensoren

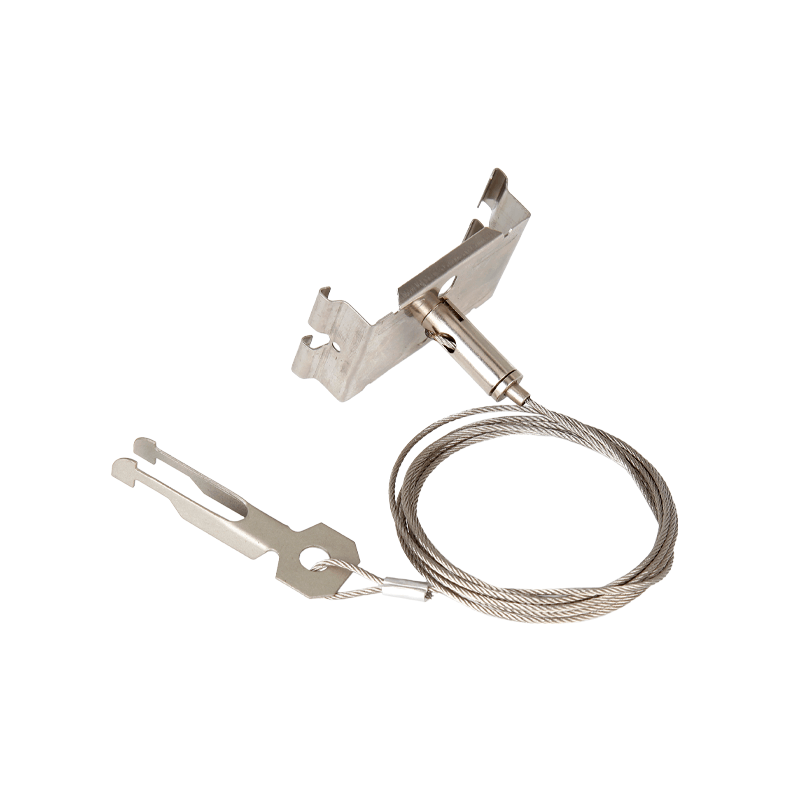

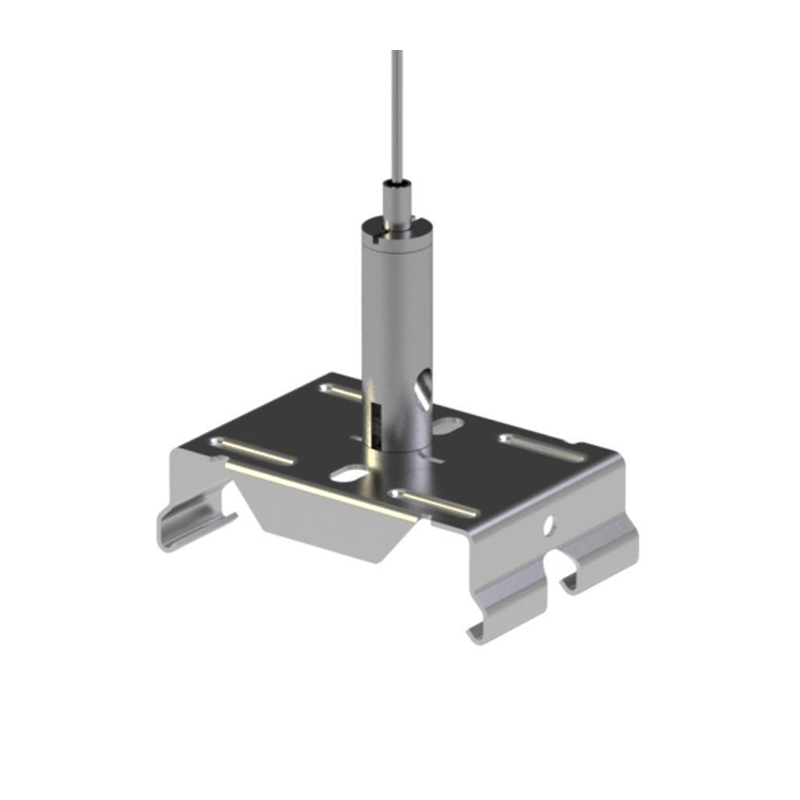

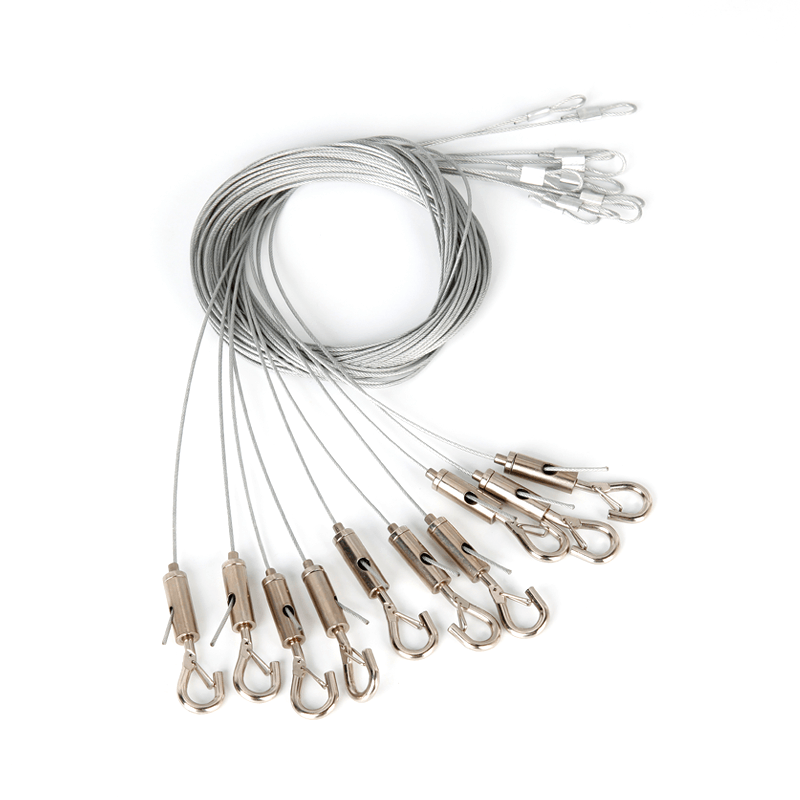

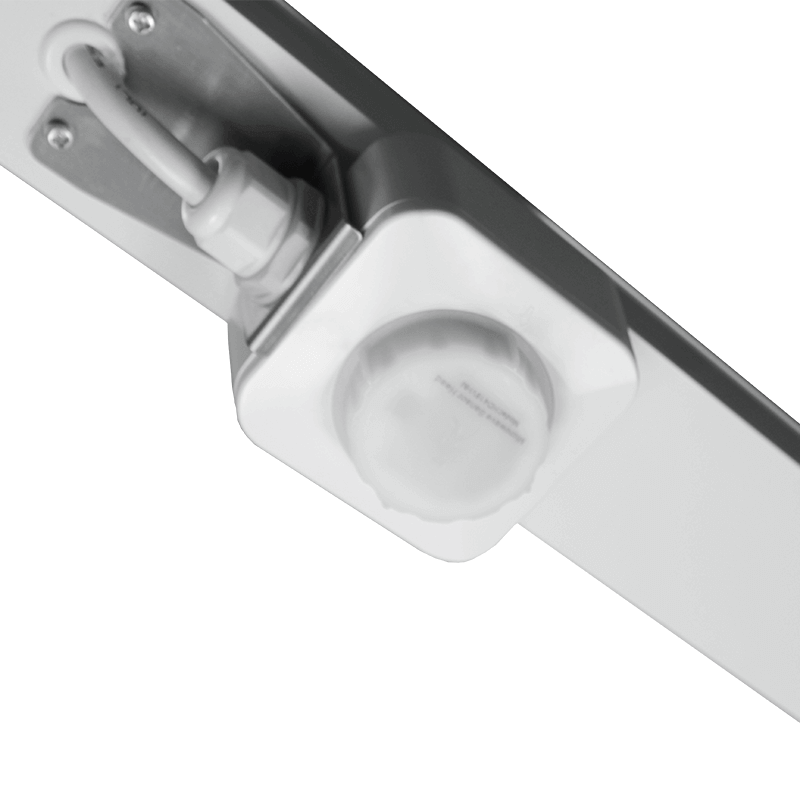

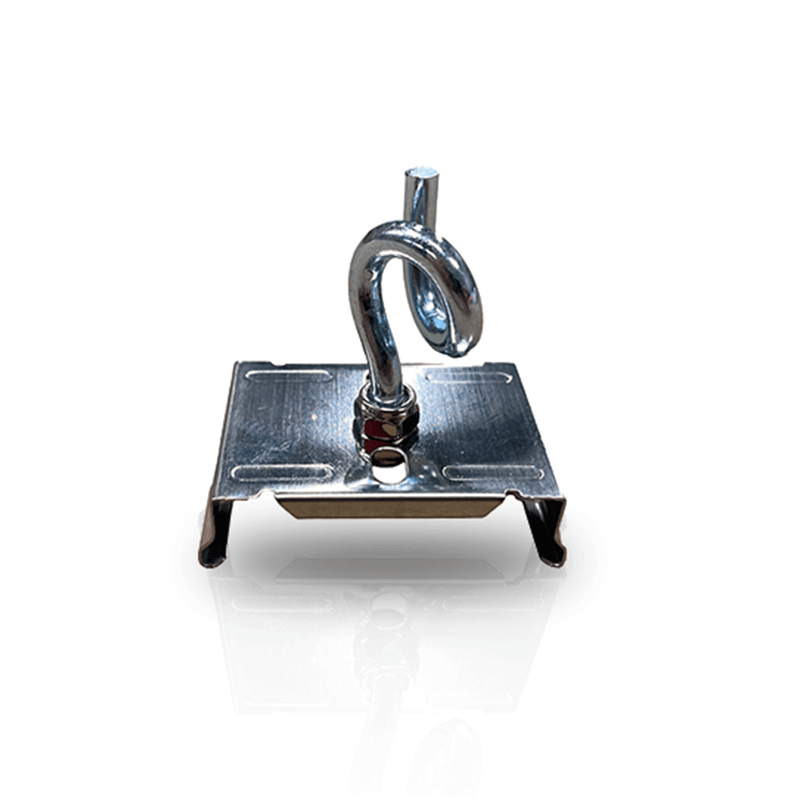

Die Befestigung richtet sich nach Untergrund, Gewicht und Montageart. Für abgependelte Lichtlinien werden passende Seile oder Ketten und systemgeeignete Halter benötigt. Sensor- oder Steuerkomponenten funktionieren nur mit den dafür freigegebenen Modulen und der passenden Verdrahtung.
Kontrolliere vor dem Kauf die genaue Serie, Artikelbezeichnung und elektrische Ausführung. Bei einer bestehenden Anlage helfen Fotos von Schiene, Stecker und Typenschild bei der Zuordnung.
